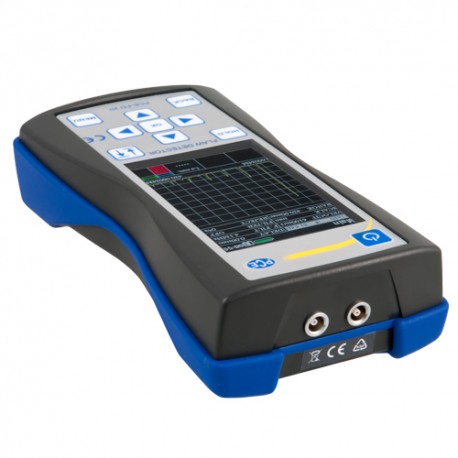

DETECTOR DE FALLAS PCE-FD 20

Detector de Fallas PCE-FD 20 - Comprobación de Materiales con Ultrasonidos

El Detector de Fallas PCE-FD 20 es una herramienta esencial para la comprobación de materiales en diferentes campos de trabajo. Con su rango de frecuencia de 1 a 10 MHz, puede detectar grietas, fisuras, rechupes y otros defectos en materiales de trabajo. La duración del escaneo es de 6 a 1000 µm y la velocidad del ultrasonido es de 1000 a 9999 m/s. Las sondas tienen una geometría de 45° y 90° y una longitud de cable de 1,5 m.

Compra online el Detector de Fallas PCE-FD 20 en nuestra tienda de suministros industriales

Detector de fallas por ultrasonido para comprobación de material / Alimentación por pilas o red eléctrica / Incluye dos sondas: 45 ° y 90 ° /
Cable de conexión de 1,5 m

El detector de fallas PCE-FD 20 sirve para la comprobación de materiales. Uno de los campos de uso del detector de fallas es comprobar si los materiales de trabajo tienen grietas, fisuras, rechupes, etc. El detector de fallas es también apto para comprobar juntas de soldaduras. La medición por ultrasonido permite realizar mediciones no destructivas. Además de detectar fallas, también puede medir la profundidad a la que se encuentra. El límite entre dos materiales diferentes, con una densidad e impedancia característica diferentes hace que el ultrasonido rebote.
Las diferentes sondas envían las ondas ultrasónicas a través del material. Una de las sondas posee la característica de enviar la onda en un ángulo de 90 º, mientras que la otra lo hace en un ángulo de 45 º. Una vez enviado la onda ultrasónica podrá determinar el espesor del material, comprobar juntas de soldaduras y localizar fallas. El peso ínfimo de 250 g permite llevar el aparato a cualquier sitio. Puede ajustar la frecuencia entre 1 y 10 MHz. También puede ajustar la velocidad del ultrasonido entre 1000 y 9999 m/s.

- Geometría de las sondas: 45° y 90°

- Peso ínfimo

- Alimentación por pilas o red eléctrica

- Longitud cable de la sonda: 1,5 m

- Gran pantalla retroiluminada

- Interfaz USB

Especificaciones técnicas

Rango de frecuencia

1 ... 10 MHz

Duración del escaneo

6 ... 1000 µm

Velocidad del ultrasonido

1000 ... 9999 m/s

Error de medición del intervalo de tiempo

< ±0,025 µm

Error de medición máximo de la señal de

amplitud en la entrada del receptor en un rango 0 a 110 dB

< ±0,5 dB

Rango de amplificación

125 dB

Promedio de las comprobaciones de material

1 ... 16

Número de puntos de control

(amplificación

temporal variable)

Tiempo de la excitación del pulso hasta la

carga

0,0 ... 0,5 µs

Amplitud de la excitación del pulso hasta la

carga de 50 Ohmios

100, 200, 300

Frecuencia operativa del receptor a -3 dB

1 ... 10 MHz

Desviación de la amplitud en la señal de

entrada en el rango de 10 a 100 % del tamaño de pantalla

<1 dB

Escaneo

1 ... 1000 µs

Retardo del escaneo

0 ... 2000 µs

Rango de medición del intervalo de tiempo

0 ... 1000 µs

Retardo de la sonda

0 ... 15 µs

Aviso automático en caso de fallos

dual-gate

Ajuste del rango de medición de la

amplificación del tiempo variable

0 ... 2000 µs

Ajuste de los valores límite de la

amplificación del tiempo variable

0 ... 100 %

Detección de la señal (receptor)

Semionda positiva, modo radio

Dimensiones (ancho x alto x profund

Read moreShow less

Product Details

Reference 2654.30

Specific References

ean13: 4250348715234

Attachments

Ficha Técnica

Download (96.24KB)

Reviews

€5,017.88
4.147,01 € sin IVA.

Plazo de entrega habitual de 24 a 48h. Recíbelo próximamente.

− +
